에서 석유 및 가스 웰헤드 시스템, 씰링 무결성은 안전하고 효율적인 생산을 위해 매우 중요합니다. 주요 씰링 구성 요소 중에서 웰헤드 패크오프 씰는 압력 구역을 격리하고 신뢰할 수 있는 유정 제어를 보장하는 데 핵심적인 역할을 합니다.

1. 웰헤드 패크오프 씰이란 무엇인가?

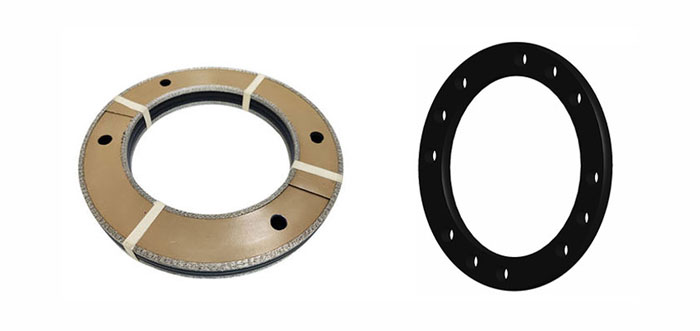

하나의 웰헤드 패크오프 씰은 케이싱, 튜빙 또는 행거와 같은 관형 구성 요소 사이에 압력 차단 장벽을 형성하기 위해 웰헤드 장비에 설치되는 씰링 요소입니다.

주요 기능은 다음과 같습니다:

·환형 공간 사이의 유체 및 가스 누출 방지

·고압 유정에서 압력 유지

·생산, 주입 또는 작업(웰 인터벤션) 동안 안전한 웰헤드 운영 보장

간단히 말해, 이는 환형 간극을 “패킹 오프”하여 동적 다운홀 조건에서도 유정이 밀봉 상태를 유지하도록 합니다.

2. 작동 원리

패크오프 씰은 일반적으로 기계적 또는 유압적으로 활성화됩니다.

설치 시:

·씰은 금속 부품 사이에서 압축됨

·엘라스토머 또는 폴리머 재료의 탄성 변형이 반경 방향의 씰링 힘을 생성함

·일부 설계에서는 시스템 압력이 추가로 씰을 활성화함(압력 보조 씰링)

이 이중 씰링 메커니즘은 다음 조건에서도 무결성을 유지할 수 있게 합니다:

·고압

·온도 사이클

·진동 및 미세한 움직임

3. 설계 고려사항

신뢰할 수 있는 패크오프 씰 설계는 여러 엔지니어링 요소를 고려해야 합니다:

(1) 압력 등급

웰헤드 패크오프 씰은 일반적으로 다음 조건에서 작동합니다:

·중간 압력: 3,000–10,000 psi

·고압: 15,000–20,000+ psi 적용

(2) 온도 범위

유정 조건에 따라:

·저온(극지 환경)

·고온(심부 유정에서 >150°C / 300°F)

(3) 압출 저항성

고압은 엘라스토머가 간극으로 압출되는 현상을 유발할 수 있습니다. 다음으로 만들어진 백업 링이 사용됩니다:

·PEEK

·PTFE

·충전 폴리머 복합재는 고장을 방지하기 위해 일반적으로 사용됩니다.

웰헤드 패크오프 씰은 웰헤드 시스템에서 작지만 핵심적인 구성 요소입니다. 그 성능은 안전, 환경 보호 및 생산 신뢰성에 직접적인 영향을 미칩니다.
