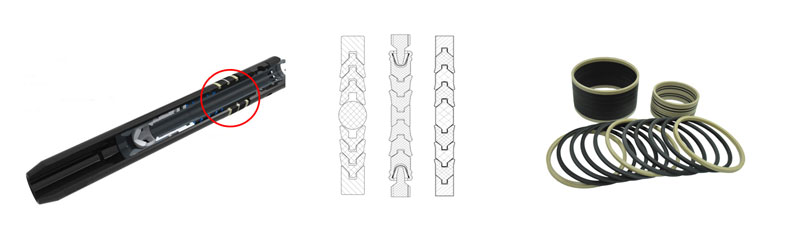

V-스택 씰 어셈블리란 무엇입니까?

에이 V-스택 씰 어셈블리 —종종 ~라고 불립니다 씰 스택 또는 V-패킹 스택 —여러 개의 씰링 요소가 겹쳐진 형태로 배열된 조합입니다. 각 요소는 셰브론 모양의 프로파일을 갖추고 있어 스택이 압력 하에서 활성화되어 안정적이고 오래 지속되는 씰을 형성합니다. 개별 링이 압력 변화에 따라 유연하게 변형되기 때문에 V-스택은 까다로운 석유 및 가스 환경에서도 탁월한 씰링 성능을 제공합니다.

V-스택 씰은 어떻게 작동하나요?

밀봉 원리는 압력에 의한 팽창을 기반으로 합니다.

우물 압력이나 유압이 가해지면 스택의 각 V-링이 바깥쪽으로 벌어지면서 금속 하우징을 단단히 누릅니다. 이렇게 하면 정적 및 동적 조건 모두에서 견고한 밀봉이 형성됩니다. 스택은 일반적으로 다음과 같이 구성됩니다.

• 여성 어댑터 - 구조적 지지 제공
• 다중 V-링 - 주요 밀봉 요소
• 수컷 어댑터 - 부하 분산 및 스택 안정화에 도움

이러한 배치는 조립체가 높은 압력, 큰 압출 간격, 상당한 기계적 움직임을 처리할 수 있도록 보장합니다.

석유 및 가스 산업에서 V-스택 씰 어셈블리는 어디에 사용됩니까?

V-스택 씰은 다양한 유전 장비 및 표면 장비에 널리 사용됩니다. 일반적인 적용 분야는 다음과 같습니다.

• 웰헤드 및 크리스마스 트리 구성 요소
• 패커 및 다운홀 도구
• 유압 액추에이터 및 BOP 장비
• 고압 서비스 밸브

스택 설계는 마모, 정렬 불량, 압력 순환을 허용하므로 드릴링 및 생산 환경에서 발견되는 혹독하고 예측 불가능한 조건에 이상적입니다.

왜 V-스택 씰 어셈블리를 선택해야 할까요?

V-스택 조립은 여러 가지 장점을 제공합니다.

• 1. 매우 견고한 씰
• 2. 확실한 밀봉을 위한 다중 밀봉 립
• 3. 분할 링으로 현장에서 쉽게 교체 가능
• 4. 다양한 사이즈
• 5. 표면이 좋지 않은 카운터에도 사용 가능
• 6. 엘라스토머에 따라 -49°F ~ +500°F / -45°C ~ +260°C의 작동 온도
• 7. 거의 모든 미디어와 호환 가능
• 씰 스택의 재질은 PEEK와 변형 PTFE로, 탄성, 밀봉 효율성, 압출 저항성이 우수합니다.

압력 변동에 따라 안전을 유지해야 하는 장비(예: 웰헤드 본체, 작동 시스템, 패커 도구)의 경우 V-스택 씰은 일관된 안정성을 제공합니다.

V-스택 씰 어셈블리는 까다로운 석유 및 가스 분야에서 안정적인 압력 작동식 씰을 제공하도록 설계되었습니다. 여러 개의 셰브론 모양 링을 하나의 스택으로 결합하여 내구성, 적응성 및 강력한 압출 저항성을 제공하여 고압 웰헤드 및 다운홀 환경에서 선호되는 씰링 솔루션입니다.
