우리가 "다운홀 드릴링",에 대해 이야기할 때 대화는 종종 드릴 비트, 머드 모터, 또는 블로우아웃 프리벤터를 중심으로 전개된다. 하지만 조용히 뒤에서 작동하며—종종 간과되는—작지만 강력한 도구가 있다: "센트럴라이저".

드릴 스트링이 시추 작업의 "백본"이라면, 센트럴라이저는 모든 것을 정렬 상태로 유지하는 "카이로프랙터"이다. 하지만 정확히 어떤 역할을 하며, 왜 그렇게 중요한 것일까? 좀 더 자세히 살펴보자.

핵심 역할: 중심 유지

가장 기본적인 수준에서 센트럴라이저는 그 이름 그대로 파이프나 툴 스트링을 유정 또는 케이싱의 중심에 위치시키는 역할을 한다.

왜 이것이 중요할까?

완전히 수직인 유정에서는 중력이 자연스럽게 파이프를 곧게 아래로 매달리게 한다. 하지만 실제로 대부분의 유정은 복잡한 지질 구조를 통과하며 방향성이 있거나 수평으로 시추된다. 수직 유정에서도 작은 편차, 계단 형태, 또는 "도그레그"(유정 경로의 급격한 굴곡)가 파이프를 기울어지게 하고 시추공 벽에 접촉하게 만들 수 있다.

파이프가 중심에서 벗어나면 여러 문제가 발생한다:

• 불균등한 하중 분포 다운홀 도구에 대한
• 밀봉 효과 저하 패커 및 기타 환형 차단 장치의
• 가속된 마모 파이프와 케이싱 모두에서

센트럴라이저는 이러한 문제를 물리적으로 파이프를 유정 중심으로 다시 밀어 넣음으로써 방지하며, 전체 둘레에 걸쳐 균일한 환형 간극을 보장한다.

시추 작업에서 센트럴라이저의 세 가지 핵심 역할

1. 효과적인 구역 격리 구현 (패커)

시추 및 완결 작업에서 가장 중요한 역할 중 하나는 구역 격리—한 지층의 유체가 다른 지층으로 이동하는 것을 방지하는 것이다. 이는 튜빙과 케이싱 사이의 환형 공간을 밀봉하도록 팽창하는 고무 요소("패커 엘리먼트")를 가진 패커를 사용하여 달성된다.

여기에는 문제가 있다: 패커가 설정될 때 튜빙이 중심에서 벗어나 있으면 패커 엘리먼트가 불균등하게 팽창한다. 한쪽은 더 많이 압축되고 반대쪽은 덜 압축되어 고압의 석유, 가스 또는 물이 새어 나갈 수 있는 경로가 생긴다.

센트럴라이저는 패커가 설정되기 전에 튜빙이 케이싱 벽의 정중앙에 정확히 정렬되도록 보장하여, 고무 엘리먼트가 대칭적으로 팽창하고 전체 둘레에 걸친 신뢰성 높은 밀봉을 형성할 수 있게 한다.

2. 유정 궤적 제어 (드릴 스트링 안정기)

방향성 시추에서 센트럴라이저—이 맥락에서는 안정기(stabilizer)라고 불림—는 비트 근처에 배치되어 바텀홀 어셈블리(BHA)를 유도한다.

드릴 비트에서 굽힘 모멘트를 제어함으로써 안정기는 시추 팀이 다음을 수행하도록 돕는다:

원하는 빌드, 홀드 또는 드롭 각도 유지

계획된 궤적에서 벗어나는 원치 않는 편차 방지

비트와 BHA 구성 요소 모두를 손상시킬 수 있는 비트 진동 및 스틱-슬립 현상 감소

요컨대 안정기는 드릴 스트링의 조향 장치처럼 작용하여 시추공 경로에 대한 더 큰 제어력을 제공한다.

3. "편심 마모"로부터 튜빙과 삭커 로드를 보호

생산 과정에서 삭커 로드는 유정을 통해 석유를 지표로 끌어올리기 위해 생산 튜빙 내부에서 상하로 왕복 운동한다. 편향된 유정에서는 이러한 로드가 움직일 때 튜빙 벽에 마찰하게 되는데, 이를 편심 마모 또는 로드-튜브 마모라고 한다.

시간이 지나면서 이 마찰은 다음과 같은 문제를 일으킬 수 있다:

튜빙 벽을 마모시켜 누출 발생

삭커 로드의 피로 및 파단

고비용의 워크오버 작업 유발

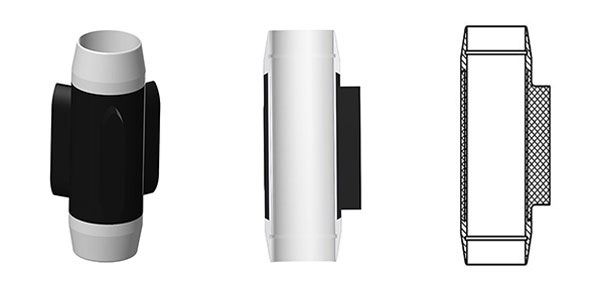

로드 센트럴라이저(또는 로드 가이드)는 삭커 로드 스트링을 따라 설치된다. 이들은 로드 커플링보다 약간 더 큰 직경을 가지므로 먼저 튜빙 벽과 접촉하여, 값비싼 튜빙 대신 자체가 마모된다. 일부 고급 설계는 미끄럼 마찰을 구름 마찰로 전환하는 롤링 요소를 포함하여 저항을 크게 줄이고 수명을 연장하기도 한다.

기계적 정렬을 넘어: 재료 선택의 중요성

케이싱 또는 시추공 벽과 접촉하는 센트럴라이저의 경우, 재료 선택은 구조 설계만큼이나 중요하다. 가혹한 다운홀 환경에서 사용되는 센트럴라이저는 종종 다음과 같은 고성능 엔지니어링 플라스틱 또는 엘라스토머를 포함한다:

PEEK (폴리에테르 에테르 케톤) – 우수한 내마모성과 고온 안정성

PA (폴리아미드/나일론) – 우수한 인성 및 화학적 저항성

HNBR 또는 FKM 고무 인서트 – 동적 응용에서 마찰 감소 및 진동 감쇠

고품질 고무 및 플라스틱 밀봉 및 가이드 부품 제조업체로서, 우리는 올바른 재료가 센트럴라이저의 수명을 단 한 번의 작업으로 끝낼 수도 있고 여러 유정을 견딜 수도 있게 만든다는 것을 잘 알고 있다.

결론: 작은 부품, 큰 영향

센트럴라이저는 드릴 스트링에서 가장 작은 구성 요소 중 하나일 수 있지만, 시추 효율, 유정 무결성, 생산 수명에 미치는 기여는 매우 크다.

우리 회사는 이 "작은 부품"을 매우 중요하게 생각한다. 정밀 성형 폴리머 센트럴라이저부터 맞춤 설계된 엘라스토머 가이드까지, 우리는 유정을 중심에 유지하고 작업을 원활하게 하는 솔루션을 제공하는 데 전념하고 있다.
