석유 및 가스 웰헤드 시스템에서 밀봉 신뢰성은 유정 무결성을 유지하고 압력 손실을 방지하는 데 필수적입니다. API 6A 웰헤드 장비에 사용되는 다양한 밀봉 솔루션 중에서 FS Seal은 케이싱 및 튜빙 연결부에서 흔히 발생하는 거친 밀봉 표면과 큰 치수 공차를 보정하도록 특별히 설계되었습니다.

케이싱 헤드, 튜빙 헤드 또는 케이싱 스풀용 씰을 선택하는 경우, FS 씰의 작동 방식을 이해하면 밀봉 신뢰성을 향상시키고 까다로운 유전 환경에서 유지보수를 줄이는 데 도움이 됩니다.

FS 씰이란 무엇인가?

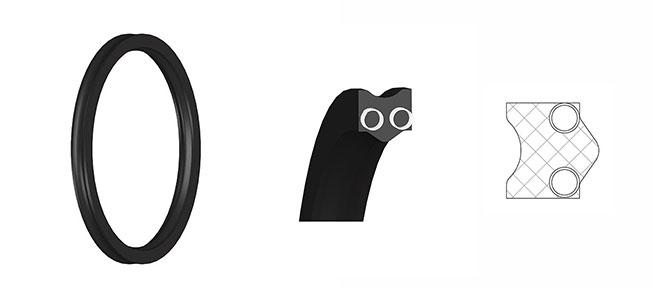

FS 씰(Flexible Spring Seal)은 석유 및 가스 웰헤드 장비에 사용되는 정적 밀봉 요소입니다. 이는 웰헤드 하우징과 케이싱 또는 튜빙 사이에 설치되어, 밀봉 표면이 비교적 거칠거나 가공 공차가 큰 경우에도 신뢰성 있는 압력 차단 장벽을 형성합니다.

압축에 주로 의존하는 기존 엘라스토머 씰과 달리 FS 씰은 지속적으로 밀봉력을 가하는 내부 스프링 가압 장치를 포함합니다. 이를 통해 작동 중 치수 변화나 열팽창이 발생하더라도 씰이 밀봉 표면과의 접촉을 유지할 수 있습니다.

이러한 설계로 인해 FS 씰은 밀봉 신뢰성이 중요한 API 6A 케이싱 헤드, 튜빙 헤드 및 케이싱 스풀에 널리 사용됩니다.

FS 씰은 어디에 설치되는가?

FS 씰은 일반적으로 웰헤드 장비의 2차 밀봉 영역에 설치됩니다.

일반적인 설치 위치는 다음과 같습니다:

• 케이싱 헤드
• 케이싱 스풀
• 튜빙 헤드
• 웰헤드 하우징 조립체

주요 기능은 케이싱 또는 튜빙과 웰헤드 본체 사이의 환형 공간을 밀봉하여 유정의 생산 기간 전체에 걸쳐 압력 차단 상태를 유지하는 것입니다.

일반적인 동적 씰과 달리 FS 씰은 정적 조건에서 작동하며, 왕복 운동을 수용하는 것보다 장기간 압력 유지가 더 중요합니다.

FS 씰은 어떻게 작동하는가?

FS 씰의 밀봉 성능은 엘라스토머 밀봉 요소와 내장 스프링의 조합에서 비롯됩니다.

설치되면 스프링이 지속적인 방사 방향 밀봉력을 가하여 씰이 미세한 표면 불규칙성에 맞춰지고 제조 공차를 보상할 수 있게 합니다. 시스템 압력이 증가하면 압력이 밀봉 요소를 추가로 가압하여 밀봉 효과를 향상시킵니다.

이 이중 밀봉 메커니즘은 다음과 같은 몇 가지 중요한 장점을 제공합니다:

• 시스템 압력이 적용되기 전에도 지속적인 밀봉력 제공
• 거친 표면 마감에 대한 더 나은 보정
• 더 넓은 치수 공차 범위에서 신뢰성 있는 밀봉
• 압력 및 온도 변동 중 안정적인 성능

이러한 특성으로 인해 FS 씰은 가공 공차를 항상 최소화할 수 없는 웰헤드 응용 분야에 특히 적합합니다.

왜 웰헤드 장비에 FS 씰을 사용하는가?

웰헤드 장비는 높은 압력, 온도 변동 및 긴 서비스 주기를 포함한 까다로운 조건에서 작동합니다. 표준 밀봉 솔루션은 접촉 표면이 거칠거나 부품 공차가 변할 때 신뢰성 있는 밀봉을 유지하는 데 어려움을 겪을 수 있습니다.

FS 씰은 다음과 같은 기능을 제공하여 이러한 문제를 해결하도록 설계되었습니다:

공차 보정

FS 씰의 주요 장점 중 하나는 밀봉 성능을 저하시키지 않고 더 큰 치수 및 형상 공차를 수용할 수 있는 능력입니다.

신뢰성 있는 정적 밀봉

웰헤드 연결부는 조립 후 움직이지 않으므로 FS 씰은 지속적인 압력 하에서 장기간 정적 밀봉을 유지하도록 최적화되어 있습니다.

향상된 압력 무결성

스프링 가압 설계는 일관된 밀봉력을 유지하는 데 도움을 주어 유정의 운전 수명 동안 누출 위험을 줄입니다.

표면 마감에 대한 적응성

고도로 연마된 밀봉 표면을 요구하는 일부 기존 씰과 달리 FS 씰은 비교적 거친 케이싱 및 튜빙 표면에서도 효과적으로 밀봉할 수 있습니다.

FS 씰과 기존 엘라스토머 씰 비교

두 가지 밀봉 솔루션 모두 웰헤드 시스템에 사용되지만, 성능 특성은 서로 다릅니다.

부품 공차가 더 넓거나 밀봉 표면이 균일하지 않은 적용 분야에서는 FS 씰이 일반적으로 더 일관된 밀봉 성능을 제공합니다.

FS 씰에는 어떤 재료가 사용됩니까?

재료 선택은 압력, 온도 및 유정 유체를 포함한 작동 환경에 따라 달라집니다.

일반적인 밀봉 재료는 다음과 같습니다:

• HNBR
• FKM
• 유전 서비스용 특수 엘라스토머

내장 스프링 또는 보강재는 장기적인 밀봉 성능을 보장하기 위해 일반적으로 내식성 금속 재료로 제조됩니다.

재료 선택 시 항상 다음 사항을 고려해야 합니다:

• 작동 압력
• 온도 범위
• 생산 유체
• 화학적 호환성
• 사용 수명 요구 사항
• FS 씰의 일반적인 적용 분야

FS 씰은 주로 석유 및 가스 생산용 지상 웰헤드 장비에 사용됩니다.

일반적인 적용 분야는 다음과 같습니다:

• API 6A 케이싱 헤드
• 케이싱 스풀
• 튜빙 헤드
• 지상 웰헤드 조립체
• 고압 웰헤드 씰링 시스템

이러한 애플리케이션은 안전한 작동을 보장하고 시추, 완료 및 생산 과정 동안 웰 무결성을 유지하기 위해 신뢰할 수 있는 장기 씰링이 필요합니다.

올바른 FS 씰을 어떻게 선택합니까?

적절한 FS 씰을 선택하려면 장비 설계와 작동 조건을 모두 평가해야 합니다.

주요 고려 사항은 다음과 같습니다:

• 웰헤드 장비 유형
• 압력 등급
• 온도 범위
• 케이싱 및 튜빙 치수
• 표면 마감 품질
• 치수 허용오차
• 매체 호환성
• API 규격 요구사항

경험이 풍부한 웰헤드 씰 제조업체와 협력하면 씰 설계와 재료가 귀하의 애플리케이션의 특정 작동 조건에 맞도록 보장할 수 있습니다.

결론

FS 씰은 API 6A 웰헤드 장비를 위해 특별히 개발된 스프링 구동 정적 씰입니다. 거친 표면 마감과 넓은 치수 허용오차를 보상할 수 있는 능력 덕분에 케이싱 헤드, 튜빙 헤드 및 케이싱 스풀과 같은 까다로운 유전 환경에서 작동하는 장비에 효과적인 씰링 솔루션을 제공합니다.

기존 엘라스토머 씰과 비교할 때, FS 씰은 보다 일관된 씰링 힘, 향상된 허용오차 보상 및 장기 압력 무결성을 제공합니다. 적절한 씰 설계와 재료를 선택함으로써 운영자는 웰헤드 신뢰성을 향상시키고, 누출 위험을 줄이며, 장비 수명을 연장할 수 있습니다.

자주 묻는 질문

FS 씰이란 무엇입니까?

FS 씰은 API 6A 웰헤드 장비에서 웰헤드 하우징과 케이싱 또는 튜빙 사이를 씰링하기 위해 사용되는 스프링 구동 정적 씰입니다. 거친 씰링 표면과 큰 치수 허용오차를 보상하면서 신뢰할 수 있는 압력 유지 기능을 제공합니다.

FS 씰은 어디에 설치되나요?

FS 씰은 일반적으로 케이싱 헤드, 케이싱 스풀, 튜빙 헤드 및 장기 정적 씰링이 필요한 기타 웰헤드 구성 요소에 설치됩니다.

왜 FS 씰을 기존 씰 대신 사용합니까?

FS 씰은 지속적인 스프링 부하와 우수한 허용오차 보상을 제공하여 거친 표면 마감, 치수 변동 및 까다로운 압력 조건을 가진 웰헤드 장비에 더 적합합니다.

FS 씰은 고압 웰헤드에 적합합니까?

예. FS 씰은 고압 웰헤드 애플리케이션용으로 특별히 설계되었으며 API 6A 장비에서 일반적으로 사용됩니다. 적절한 재료 선택과 씰 설계는 항상 실제 작동 압력, 온도 및 매체 조건을 기반으로 해야 합니다.
