석유 및 가스 웰헤드 시스템에서 올바른 밀봉 솔루션을 선택하는 것은 압력 무결성과 장기적인 운전 안전성을 유지하는 데 필수적입니다. 케이싱 헤드와 튜빙 헤드에 일반적으로 사용되는 두 가지 밀봉 제품은 FS Seal과 P Seal입니다. 두 제품 모두 웰헤드 장비의 정적 밀봉을 위해 설계되었지만, 서로 다른 밀봉 조건과 설치 요구사항에 맞게 설계되었습니다.

이 가이드는 FS Seal과 P Seal의 주요 차이점을 설명하여 엔지니어와 장비 제조업체가 웰헤드 응용 분야에 가장 적합한 솔루션을 선택할 수 있도록 돕습니다.

FS Seal이란 무엇인가?

FS Seal은 케이싱 표면이 비교적 거친 마감 상태이거나 치수 공차가 큰 웰헤드 장비를 위해 설계된 정적 밀봉 장치입니다. 이 제품은 엘라스토머 압축과 압력 보조 밀봉을 결합하여 신뢰성 있는 밀봉을 형성하며, 표면 불규칙성을 보정하면서 고압 조건에서도 밀봉 무결성을 유지할 수 있습니다.

FS Seal은 일반적으로 다음에 설치됩니다:

• 케이싱 헤드
• 케이싱 스풀
• 튜빙 헤드
• 지상 웰헤드 조립체

불완전한 밀봉 표면에 적응하는 능력으로 인해 다양한 표준 웰헤드 응용 분야에서 선호되는 선택입니다.

P Seal이란 무엇인가?

P Seal은 케이싱과 웰헤드 하우징 사이의 환형 공간을 밀봉하도록 특별히 설계된 압력 활성화 웰헤드 밀봉 장치입니다. 이 제품은 엘라스토머 밀봉 요소와 압출 방지 백업 링으로 구성되며, 응용 분야에 따라 메쉬 스테인리스강 또는 솔리드 탄소강으로 제작될 수 있습니다.

밀봉제 압력이 가해지면 엘라스토머가 밀봉 표면 방향으로 팽창하고, 백업 링은 높은 차압 조건에서 압출을 방지합니다.

P Seal은 일반적으로 케이싱 스풀 또는 튜빙 헤드의 하부 밀봉 영역에 설치되어 케이싱 환형부와 플랜지 연결부 사이에 이중 밀봉 기능을 제공합니다.

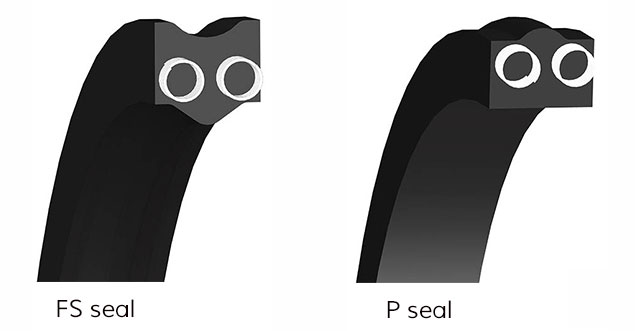

FS Seal과 P Seal 비교: 주요 차이점

두 씰 모두 유사한 장비에 사용되지만, 밀봉 메커니즘과 설치 방법은 서로 다릅니다.

고압 환경에서는 어떤 씰이 더 우수한 성능을 발휘할까요?

두 밀봉 솔루션 모두 고압 유전 서비스에 적합하지만, 압력에 대응하는 방식은 서로 다릅니다.

FS 씰은 기계적 압축과 시스템 압력을 결합하여 밀봉 성능을 향상시킵니다. 내부 압력이 증가하면 씰이 접촉면과 더욱 단단히 맞물립니다.

하지만 P 씰은 실란트 작동 방식의 씰입니다. 주입된 실란트가 엘라스토머를 활성화하고, 통합 백업 링이 압출에 대한 강력한 저항력을 제공합니다. 이 설계는 P 씰을 극고압 환경에서 이중 밀봉 장벽이 필요한 적용 분야에 특히 효과적으로 만듭니다.

설치 요구 사항은 어떻게 다를까요?

설치는 두 설계 간의 또 다른 주요 차이점입니다.

FS 씰은 웰헤드 조립 과정에서 설치되며, 제어된 압축을 통해 즉시 밀봉을 시작합니다.

P 씰은 설치 후 실란트 주입이 필요합니다. 이 추가 활성화 과정은 씰이 더 큰 간극을 보정하고, 시간이 지나 작동 조건이 변하더라도 밀봉 성능을 유지할 수 있도록 합니다.

이러한 차이 때문에 P 씰은 작업자가 추가적인 밀봉 안전성을 요구하는 경우 자주 선택됩니다.

어떤 씰을 선택해야 할까요?

선택은 작동 조건과 장비 설계에 따라 달라집니다.

다음과 같은 경우 FS 씰이 일반적으로 선호됩니다:

• 표준 웰헤드 밀봉이 필요한 경우
• 거친 케이싱 표면을 수용해야 하는 경우
• 신뢰성 높은 장기 정적 밀봉이 주요 목표인 경우

다음과 같은 경우 P 씰이 더 나은 선택인 경우가 많습니다:

• 극고압이 예상되는 경우
• 이중 밀봉 기능이 필요한 경우
• 내압출 성능이 중요한 경우
• 실란트 주입 시스템이 웰헤드 설계에 포함된 경우

궁극적으로 적합한 솔루션은 장비 구성, 압력 등급, 밀봉 홈 설계 및 적용 가능한 API 사양을 기준으로 선택해야 합니다.

웰헤드 장비용 맞춤형 FS 및 P 씰

JST Seals에서는 API 웰헤드 장비용 FS 씰과 P 씰을 모두 제조합니다. 당사의 밀봉 솔루션은 압력 무결성과 긴 사용 수명이 필수적인 까다로운 석유 및 가스 환경을 위해 설계되었습니다.

제공 항목:

• 웰헤드 도면을 기반으로 한 맞춤 치수
• NBR, HNBR, FKM 및 FFKM 재질
• P 씰용 메쉬 스테인리스강 또는 솔리드 탄소강 백업 링
• 신규 장비 및 교체용 씰을 위한 엔지니어링 지원
• 고압 웰헤드 적용 분야를 위한 엄격한 품질 관리

표준 교체품이 필요하든 맞춤형 밀봉 솔루션이 필요하든, 당사의 엔지니어링 팀이 작동 조건에 맞는 적합한 씰을 선택하도록 지원할 수 있습니다.

자주 묻는 질문

FS 씰과 P 씰은 서로 호환 가능한가요?

아니요. 두 씰 모두 웰헤드 장비에 사용되지만, 밀봉 구조, 활성화 방식 및 설치 요구 사항이 다릅니다. 원래 장비 설계와 서비스 조건에 따라 선택해야 합니다.

거친 케이싱 표면에는 어떤 씰이 더 적합한가요?

두 가지 설계 모두 거친 케이싱 표면을 밀봉할 수 있습니다. FS 씰은 밀봉 프로파일과 압축을 통해 보상하며, P 씰은 주입된 실란트와 백업 링을 사용하여 밀봉 성능을 유지합니다.

P 씰은 왜 백업 링을 사용할까요?

백업 링은 고압 하에서 탄성체가 틈새로 밀려 나가는 것을 방지하여 씰 안정성을 높이고 수명을 연장합니다.

두 씰 모두 맞춤 제작이 가능한가요?

네. FS 씰과 P 씰은 크기, 탄성체 재질, 백업 링 구성 측면에서 맞춤 제작이 가능하여 특정 웰헤드 장비 및 운전 요구사항을 충족할 수 있습니다.
