석유 및 가스 웰헤드 장비에서, 다음 모두 MEC 금속 엔드 캡 씰그리고P 씰은(는) 까다로운 고정용 밀봉(static sealing) 응용 분야에 사용됩니다. 하지만 이들은 구조, 밀봉 메커니즘 및 해결하도록 설계된 요구 사항에서 차이가 있습니다.

주요 차이점은 MEC 실은 엘라스토머 씰링 요소와 접착된 금속 엔드 캡을 결합하는 반면, P 실은 압출에 저항하기 위해 백업 부품이 포함된 엘라스토머 기반 씰링 요소를 사용한다는 것입니다.올바른 선택은 웰헤드 디자인, 설치 위치, 압력 정격, 씰링 표면 및 작동 조건에 따라 달라집니다.

어느 디자인도 모든 용도에 자동으로 더 좋은 것은 없습니다. 그 차이점을 이해하면 엔지니어와 조달 팀이 제품 이름만 보고 선택하는 대신 장비에 적합한 씰을 지정하는 데 도움이 됩니다.

1. MEC 씰과 P 씰의 차이점은 무엇인가요?

MEC(Metal End Cap) 씰은 맞춤형 엘라스토머-금속 씰링 어셈블리입니다. 엘라스토머는 두 개의 금속 엔드 캡에 접착되어 기계적 지지를 제공하고 고압에서의 압출 저항성을 높여줍니다.

P 씰은 웰헤드 씰이며, 케이싱 헤드 및 케이싱 스풀 연결부와 같은 용도로 사용됩니다. 설계에 따라 압출을 방지하는 데 도움이 되는 엘라스토머 씰링 요소와 백업 부품을 통합합니다. JST에서 설명하는 P 씰 설계에서 백업 부품은 메쉬 스테인리스 스틸 또는 솔리드 탄소강일 수 있으며, 씰은 주입된 실런트에 의해 작동됩니다.

두 디자인 모두 고압 씰링 과제를 해결하지만 구조 및 설치 요구 사항이 다릅니다.

2. MEC 씰 대 P 씰: 주요 차이점

이 표는 일반적인 설계 특성을 설명하는 것이며, 모든 제조업체 제품의 보편적인 사양이 아닙니다. 최종 선택은 실제 도면 및 장비 요구 사항을 기반으로 해야 합니다.

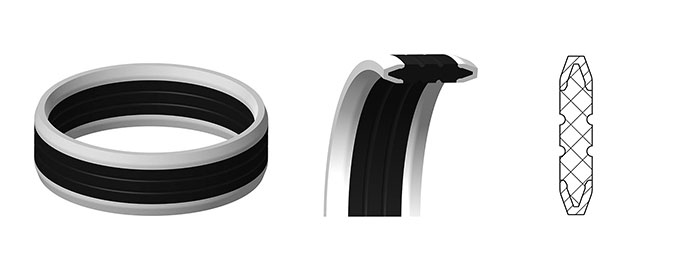

3. MEC 메탈 엔드 캡 설계는 어떻게 작동하나요?

MEC 설계는 엘라스토머의 유연성과 금속 부품의 기계적 지지력을 결합합니다.

설치 중에 엘라스토머 코어는 반경 방향으로 압축되어 초기 실링 접촉을 형성합니다. 시스템 압력이 가해지면 엘라스토머가 압력에 반응하여 결합 표면과의 접촉을 유지하는 데 도움을 줍니다.

접합된 금속 엔드 캡은 추가적인 기계적 지지를 제공하며 간극으로의 압출을 방지하는 데 도움을 줍니다. 설계 및 결합 하드웨어에 따라 금속 부품은 씰링 인터페이스에서의 금속 간 접촉에도 기여할 수 있습니다.

이 구조는 씰링 보어에 표면 결함이나 경미한 기계적 손상이 있을 수 있는 고압 웰헤드 어플리케이션에서 유용할 수 있습니다. 그러나 씰이 모든 표면 결함을 보완할 수는 없습니다. 보어 상태, 클리어런스, 치수 및 설치 요구사항은 여전히 지정된 한계 내를 충족해야 합니다.

JST가 공개한 MEC 제품 정보에는 최대 15,000 PSI의 작동 압력과 -4°F ~ +392°F의 온도 범위가 기재되어 있습니다. 이 수치는 제품 수준에서 공표된 한계이며, 모든 재질 조합이 두 극한 조건에서 동시에 작동할 수 있음을 보장하는 것은 아닙니다. 선택한 구성에 대해 적용 가능한 등급을 확인해야 합니다.

자세한 내용은 JST의 MEC Metal End Cap Seal 제품 페이지를 참조하십시오.

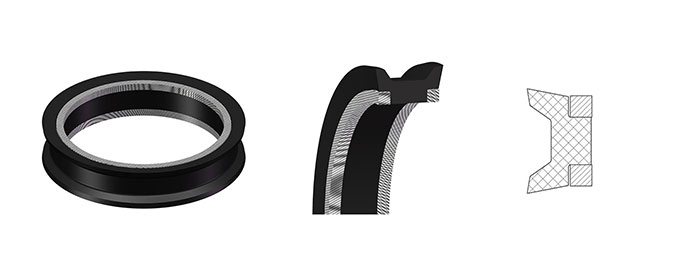

4. P 씰은 어떻게 작동하나요?

P 씰은 특히 케이싱 헤드 및 케이싱 스풀 어플리케이션의 특정 웰헤드 씰링 배열을 위해 설계되었습니다.

JST가 설명한 P 씰 설계에서 엘라스토머는 씰링 기능을 제공하며, 백업 부품은 압력 하에서의 변형 제어 및 압출 방지를 돕습니다. 씰은 지정된 씰링 영역에 실런트를 주입하여 활성화됩니다.

고압은 엘라스토머를 사용 가능한 클리어런스로 밀어내어 잠재적인 압출 손상나 씰 고장을 유발할 수 있으므로 백업 부품이 중요합니다. 정확한 성능은 씰 형상, 백업 구조, 재질 특성 및 장비 공차에 따라 달라집니다.

P 씰은 다른 모든 웰헤드 씰 유형과 상호 교환할 수 없습니다. 적합성은 의도된 설치 위치 및 웰헤드 어셈블리의 설계에 따라 달라집니다.

P 씰 어플리케이션에 대한 자세한 내용은 JST의 wellhead P seal 정보를 참조하십시오.

5. 고압 웰헤드 어플리케이션에는 어떤 씰이 더 좋나요?

만능 승자는 없습니다. MEC 및 P 씰 모두 의도된 어플리케이션에 맞게 설계되고 지정될 경우 까다로운 웰헤드 조건에 적합할 수 있습니다.

MEC 씰은 설계상 본딩된 엘라스토머-금속 어셈블리, 상당한 압출 저항, 그리고 압력으로 활성화되는 엘라스토머 코어가 필요할 때 평가해 볼 가치가 있습니다.

P 씰은 웰헤드 어셈블리가 P 씰용으로 특별히 설계되었으며 규정된 설치 및 실런트 주입 배열을 사용할 때 적절할 수 있습니다.

최대 압력 정격만으로는 결정을 내리기에 충분하지 않습니다. 유사한 압력 정격을 가진 두 씰도 설치 치수, 씰링 인터페이스, 재질 호환성 및 유지보수 요구사항에서 차이가 날 수 있습니다.

엔지니어가 선택을 내리기 전에 확인해야 할 사항은 다음과 같습니다:

• 장비 인터페이스: 정확한 케이싱 헤드, 케이싱 스풀 또는 튜빙 행거 배열을 확인하십시오.
• 압력 및 온도: 필수 작동 범위, 압력 방향, 그리고 압력 또는 온도 순환 여부를 확인하십시오.
• 작동 유체: 어플리케이션에 존재하는 오일, 물, 가스, H₂S, CO₂ 및 기타 유체와의 호환성을 평가하십시오.
• 씰링 표면 및 클리어런스: 보어 상태, 표면 조도, 치수 공차 및 압출 간극을 확인하십시오.
• 설치 및 유지보수: 설치 절차, 해당되는 경우 실런트 주입 요구사항, 그리고 제안된 설계가 의도대로 서비스될 수 있는지 확인하십시오.
• 적격성 요구사항: 적용 가능한 장비 사양, 테스트 요구사항 및 재질 적격성 증거를 검토하십시오.

장비 인터페이스, 작동 조건, 어플리케이션 요구사항을 포함한 웰헤드 씰 선택에 대한 더 광범위한 개요를 보려면 다음 가이드를 읽어보십시오: How to Select a Casing Hanger Seal for Oil & Gas Wellheads?.

6. MEC 씰이 P 씰을 대체할 수 있나요?

제품 이름만 보고 직접 대체하는 것은 불가능합니다.

MEC 및 P 씰은 유사한 웰헤드 씰링 기능을 수행할 수 있지만, 단면, 치수, 씰링 인터페이스, 백업 구조 및 설치 방법의 차이로 인해 직접적인 대체가 어려울 수 있습니다.

대체를 고려하기 전에 원래 씰 도면과 제안된 대체품을 비교하십시오. 설치 공간, 결합 표면, 압력 정격, 엘라스토머 호환성, 금속 부품 요구사항 및 설치 절차를 확인하십시오.

중요한 웰헤드 장비의 경우, 대체품은 장비 제조업체 또는 담당 엔지니어링 팀의 검토와 승인을 받아야 합니다. 원래 P 씰이 특정 실런트 주입 배열에 의존하는 경우, 제안된 MEC 씰은 씰 엘리먼트 단독이 아니라 전체 씰링 시스템을 기준으로 평가되어야 합니다.

7. MEC 및 P 씰에는 어떤 재질이 사용됩니까?

재질 선정은 작동 매체, 온도, 압력 및 요구되는 서비스 수명에 따라 달라집니다.

MEC 씰의 경우, JST는 NBR, HNBR, FKM 등의 엘라스토머 옵션과 스테인리스 스틸 같은 금속 부품을 조합하여 제공합니다. 기타 금속 합금은 특정 설계 및 작동 조건에 따라 고려될 수 있습니다.

P 씰의 경우, 장비 설계와 요구되는 작동 조건에 따라 엘라스토머와 백업 부품을 선택해야 합니다. 재질 선정 시에는 화학적 적합성, 내열성, 감압 거동 및 필요한 경우 압출 저항성을 고려해야 합니다.

사워 가스(sour-gas) 서비스나 기타 까다로운 석유 및 가스 환경의 경우, 일반적인 재질 이름만 믿지 마십시오. 의도된 용도에 맞는 특정 컴파운드 지정, 적격성 입증 자료 및 적합성 정보를 요청하십시오.

8. 올바른 씰을 선택하는 데 어떤 정보가 필요합니까?

MEC 씰, P 씰 또는 대체품을 평가할 때 완벽한 어플리케이션 정보를 제공하면 사양 오류와 불필요한 재설계를 줄이는 데 도움이 됩니다.

견적을 요청하기 전에 다음을 준비하십시오:

• 장비 세부 정보:제조사, 모델, 장비 유형 및 정확한 씰링 위치.
• 씰 치수:기존 씰 도면, 단면, 홈 치수 및 상대 보(bore) 세부 정보.
• 작동 조건:작동 압력, 온도 범위, 압력 방향 및 사이클 조건.
• 매체:오일, 물, 가스, H₂S, CO₂ 또는 기타 공정 유체.
• 재질 요구 사항:엘라스토머 컴파운드, 금속 재질 및 적용 가능한 사워 서비스 또는 적격성 요구 사항.
• 교체 요구사항: 기존 부품 번호, 기존 씰 상태, 설치 절차 및 알려진 누출 또는 압출 문제.

원래의 씰 도면을 사용할 수 없는 경우, 장비 도면, 신뢰할 수 있는 치수 참조가 포함된 사진 및 기존 부품 번호가 제조사가 필요한 설계를 식별하는 데 도움이 될 수 있습니다. 치수나 정격이 불확실한 경우 엔지니어링 검증을 대체해서는 안 됩니다.

자주 묻는 질문

MEC 씰과 P 씰의 주요 차이점은 무엇인가요?

MEC 씰은 두 개의 금속 엔드 캡에 접착된 엘라스토머를 사용합니다. P 씰은 지정된 웰헤드 씰링 배치의 백업 구성품과 함께 엘라스토머 씰링 요소를 사용합니다. 두 제품은 설치 및 씰링 시스템 요구사항이 다릅니다.

MEC 씰은 API 6A 웰헤드 장비에 적합합니까?

MEC 씰은 고압 석유 및 가스 웰헤드 응용 분야에 사용됩니다. 특정 API 6A 조립품에 대한 적합성은 장비 설계, 치수, 요구 정격 및 적용 가능한 검증 요구사항에 따라 달라집니다. 표준 자체만으로 호환성을 가정하기보다는 특정 제품 설명서를 확인하십시오.

MEC 씰은 항상 P 씰보다 압력 정격이 더 높습니까?

아니요. 압력 허용 범위는 특정 디자인, 소재, 치수, 압출 간격 및 적격성 테스트에 따라 달라집니다. 정확한 제품과 작동 조건의 정격 값을 비교하십시오.

유정두정(Wellhead)을 수정하지 않고 P 씰을 교체할 수 있습니까?

제안된 씰이 원래 디자인 및 장비 요구 사항과 일치하는 경우 교체가 가능할 수 있습니다. MEC 씰은 치수 및 엔지니어링 검증 없이 P 씰의 직접적인 대체품으로 적합하거나 작동한다고 가정해서는 안 됩니다.

사워 가스(Sour-gas) 서비스에는 어떤 씰이 더 좋습니까?

두 디자인 모두 모든 사워 가스 용도에 본질적으로 더 우수하지는 않습니다. 실제 서비스 조건에 대해 선택된 엘라스토머 컴파운드, 금속 소재, 압력 및 온도 한계, 감압 저항, 적격성 증거를 모두 평가해야 합니다.

결론

MEC Metal End Cap Seals 및 P 씰은 석유 및 가스 유정두정 장비의 까다로운 정적 실링 요구 사항을 해결하지만, 서로 다른 구조 방식을 사용하며 서로 다른 설치 장치가 필요할 수 있습니다.

MEC 씰은 엘라스토머 코어와 본딩된 금속 엔드 캡을 결합하여 실링 유연성과 기계적 지지를 제공합니다. P 씰은 지정된 유정두정 실링 장치 내에서 지정된 엘라스토머 및 백업 구성을 사용합니다.

최고의 선택은 단순히 광고된 압력 정격이 높은 제품이 아니라 장비 인터페이스, 작동 조건, 소재 요구 사항 및 적격성 기준과 일치하는 씰입니다.

올바른 유정두정 씰을 식별하는 데 도움이 필요하십니까? JST Seals에 장비 모델, 씰 도면 또는 부품 번호, 작동 압력, 온도 및 매체를 공유해 주세요. 엔지니어링 팀에서 어플리케이션 요구 사항을 검토하고 MEC 씰, P 씰 또는 기타 유정두정 실링 디자인 중 어떤 것이 적절한지 판단하는 데 도움을 드릴 수 있습니다.
