~ 안에 석유 및 가스정 유정 시스템 압력 무결성을 유지하고 장기적인 유정 안전을 보장하기 위해서는 밀봉 신뢰성이 매우 중요합니다. 다양한 요소 중에서 밀봉 솔루션 , 유정 헤드 P 씰 널리 사용됩니다 정적 씰 특히 공차 범위가 크고 케이싱 표면이 거친 케이싱 헤드 및 케이싱 스풀에서 발생합니다.

그렇다면 유정 헤드 P 씰이란 정확히 무엇이며, 왜 유정 헤드 장비에 흔히 사용되는 것일까요?

웰헤드 P 씰이란 무엇입니까?

유정 헤드 P 씰은 케이싱 헤드, 케이싱 스풀, 튜빙 헤드와 같은 유정 헤드 장비에 사용하도록 특별히 설계된 압력 가압식 정적 밀봉 요소입니다. 일반적으로 케이싱 환형 공간과 유정 헤드 하우징 또는 플랜지 연결부 사이의 하부 밀봉 영역에 설치됩니다.

기존의 엘라스토머 씰과 달리 P 씰은 거칠거나 불규칙한 케이싱 표면에 밀착되도록 설계되었으며, 유전 케이싱에서 흔히 볼 수 있는 큰 치수 공차를 수용할 수 있습니다.

유정 헤드에 사용되는 P 씰은 어떻게 작동합니까?

P형 씰의 밀봉 메커니즘은 압력 활성화에 기반합니다.

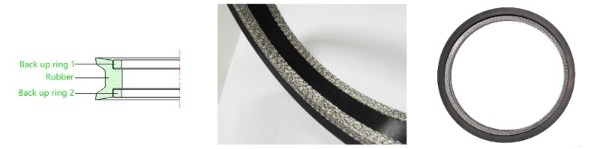

설치가 완료되면, 탄성 밀봉 요소는 주입된 실런트 또는 시스템 압력에 의해 활성화되어 케이싱 표면과 유정 헤드 보어에 대해 방사형으로 밀착됩니다. 고압 하에서의 압출을 방지하기 위해, P 씰에는 통합 또는 성형된 압출 방지 부품이 포함되어 있으며, 종종 백업 링으로 보강됩니다.

이 설계는 봉인에 다음과 같은 기능을 제공합니다.

정적 조건에서 밀봉 무결성을 유지합니다.

케이싱의 타원형 및 표면 거칠기를 보정합니다.

고압 유정 환경에서 안정적인 성능을 발휘합니다.

유정 헤드 P 씰은 일반적으로 어디에 사용됩니까?

유정 헤드 P 씰은 주로 다음과 같은 용도로 사용됩니다.

케이싱 헤드

케이싱 스풀

튜빙 헤드

이러한 위치에서 P 씰은 케이싱 환형 공간과 웰헤드 본체 또는 플랜지 연결부 사이에서 1차 또는 2차 정적 밀봉 역할을 합니다. 많은 웰헤드 설계에서 P 씰은 압력 이동이나 누출을 방지하는 추가적인 장벽 역할을 하여 웰의 안전성을 강화합니다.

P형 씰이 다른 유정 헤드 씰 유형보다 선호되는 이유는 무엇입니까?

일반적인 엘라스토머 씰이나 단순 O링 설계와 비교했을 때, 유정 헤드 P 씰은 다음과 같은 뚜렷한 장점을 제공합니다.

높은 정밀도의 밀봉: 큰 간극에서도 효과적입니다.

압출 방지 기능: 금속 또는 철망 보강 구조로 강화됨

정적 밀봉 신뢰성: 장기간 유정 헤드 서비스에 이상적입니다.

거친 표면 마감과의 호환성: 정밀한 표면 마감이 필요하지 않습니다.

이러한 특성 덕분에 P형 씰은 기존 씰이 실패할 수 있는 까다로운 유정 헤드 밀봉 조건에 특히 적합합니다.

유정 헤드 P 씰에는 어떤 재료가 사용되나요?

유정 헤드 P 씰은 일반적으로 다음과 같은 재료로 제조됩니다.

유전 유체 및 온도 저항성을 고려하여 선택된 엘라스토머 밀봉 요소

압출 저항성을 향상시키기 위해 스테인리스강 철망이나 탄소강과 같은 보강재를 사용할 수 있습니다.

재료 선택은 일반적으로 압력 등급, 온도 범위 및 특정 유정 조건을 기준으로 합니다.

유정 헤드 P 씰은 석유 및 가스 시추 작업에서 압력 무결성과 유정 안전을 유지하는 데 매우 중요한 역할을 합니다. 넓은 공차를 밀봉하고, 압출에 강하며, 정적 씰로서 안정적으로 작동하는 능력 덕분에 케이싱 헤드 및 케이싱 스풀 어셈블리에서 검증된 솔루션입니다.

유정 설비 제조업체와 운영업체에게 있어, 까다로운 유전 환경에서 장기적인 밀봉 성능을 확보하기 위해서는 적합한 P 씰 설계를 선택하는 것이 필수적입니다.
