석유 및 가스 파이프라인에 사용되는 볼 밸브는 극한 환경에서 작동합니다. 높은 압력, 온도 변화, 부식성 유체, 그리고 반복적인 개폐 주기 등에 노출될 수 있습니다. 이러한 환경에서 밀봉 시스템은 밸브 성능을 유지하고 불필요한 누출을 방지하는 데 중요한 역할을 합니다.

하지만 무엇이 그것을 만드는가볼 밸브 씰API 6D 애플리케이션에 적합합니까?

해답은 단순히 씰의 재질이나 압력 등급에만 있는 것이 아닙니다. 씰의 형상, 재질 호환성, 압출 저항성, 표면 상태, 온도, 그리고 밸브 전체 설계가 모두 조화롭게 작용해야 합니다. 파이프라인 및 석유·가스 분야의 경우, 씰링 솔루션은 밸브의 실제 사용 조건에 따라 선택해야 합니다.

API 6D 볼 밸브란 무엇인가요?

API 6D는 석유 및 천연가스 산업에서 사용되는 파이프라인 및 배관 밸브에 대해 일반적으로 참조되는 표준입니다. 이러한 용도로 설계된 볼 밸브는 일반적으로 정해진 작동 조건에서 안정적인 차단 및 밀봉 성능을 제공해야 합니다.

볼 밸브는 회전하는 구형 폐쇄 요소를 사용하여 유체 흐름을 제어합니다. 밸브가 닫히면 볼 주변의 밀봉 요소가 밸브의 상류와 하류를 격리하는 데 도움을 줍니다.

밀봉면은 밸브 차단 성능과 직접적인 관련이 있기 때문에,API 6D 볼 밸브 씰해당 용도에 명시된 압력, 온도 및 매체 조건 하에서 밀봉 기능을 유지해야 합니다.

API 6D 볼 밸브에서 씰 선택이 중요한 이유는 무엇일까요?

밸브는 견고한 금속 본체와 정밀하게 가공된 부품을 가질 수 있지만, 부적절한 밀봉 요소는 여전히 시스템의 약점이 될 수 있습니다.

예를 들어, 밀봉재는 내화학성은 우수하지만 밸브를 반복적으로 작동시킬 때 마모 저항성이 부족할 수 있습니다. 또 다른 재질은 유연성은 좋지만 고온에서 안정성이 떨어질 수 있습니다. 과도한 밀봉력은 마찰과 작동 토크를 증가시킬 수도 있습니다.

즉, API 6D 볼 밸브 씰을 선택할 때는 단일 성능 매개변수가 아닌 전체 작동 환경을 고려해야 합니다.

중요 요소는 다음과 같습니다.

•작동 압력

작동 온도 및 주변 온도

• 밸브 크기 및 밀봉 치수

밸브 작동 주파수

• 유체 또는 기체 조성

• 압력 사이클링

• 결합 부품의 표면 마감

·클리어런스 및 압출 간격

• 요구되는 밀봉 성능 및 수명

API 6D 볼 밸브 씰에는 어떤 재질이 사용되나요?

모든 API 6D 볼 밸브 적용 분야에 적합한 단일 밀봉재는 없습니다.

탄성 중합체 소재는 유연성과 밀봉 복원력이 중요한 경우에 고려될 수 있습니다. 매체와 온도에 따라 다양한 고무 화합물을 선택하여 화학 물질 노출 및 노화에 대한 필요한 저항성을 제공할 수 있습니다.

PTFE 및 변성 PTFE 화합물은 마찰이 적고 화학적 내성 및 치수 안정성이 중요한 밸브 밀봉 용도에도 사용됩니다. 다양한 충전제와 배합을 사용하여 내마모성 및 기계적 특성을 조절할 수 있습니다.

까다로운 석유 및 가스 분야에서는 실제 사용 환경과 작동 조건을 고려하여 재료를 선택해야 합니다. 온도, 압력, 유체 구성, 밸브 작동 등을 모두 평가한 후 재료를 선정해야 합니다.

압력은 볼 밸브 씰에 어떤 영향을 미칠까요?

압력은 볼 밸브용 밀봉 시스템을 설계할 때 가장 중요한 요소 중 하나입니다.

압력이 증가함에 따라 밀봉 요소는 더 큰 변형을 겪을 수 있으며, 결합 부품 사이의 틈새로 돌출될 위험이 높아집니다. 반복적인 압력 사이클링은 밀봉재에 가해지는 스트레스를 더욱 증가시킬 수 있습니다.

제대로 설계된고압 볼 밸브 씰변형 및 압출을 제어하면서 밀봉면과의 충분한 접촉을 유지해야 합니다.

따라서 씰의 형상은 중요합니다. 프로파일, 밀봉 립, 접촉 면적, 지지 구조 및 설치 치수는 모두 씰이 압력에 어떻게 반응하는지에 영향을 미칠 수 있습니다.

일부 설계에서는 압력이 밀봉력에 영향을 미칠 수도 있습니다. 하지만 압력과 밀봉 성능 간의 관계는 마찰, 재료 특성 및 치수 공차와 함께 고려해야 합니다.

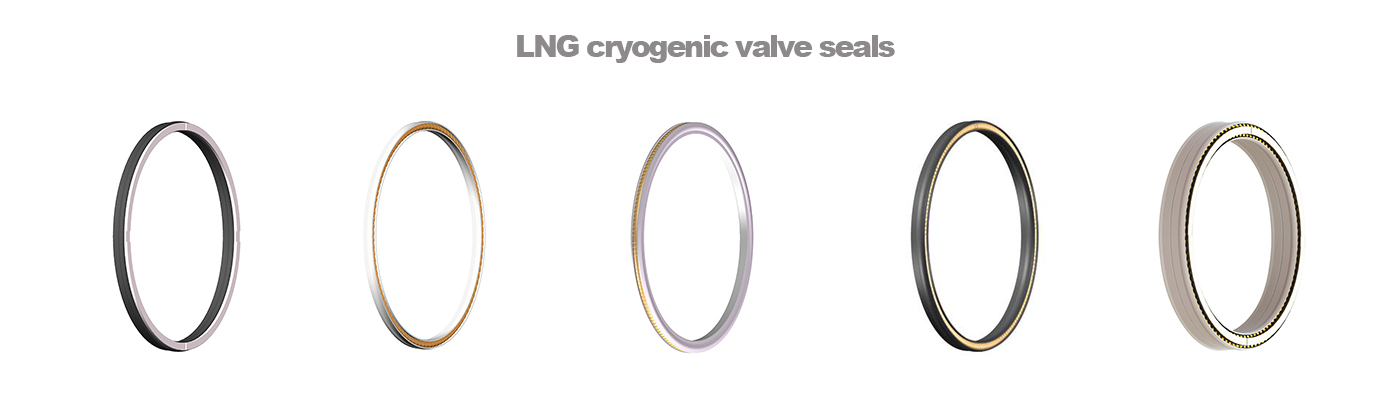

온도는 볼 밸브 씰 성능에 어떤 영향을 미칠까요?

파이프라인 밸브는 운송, 처리, 정지 및 재가동 과정에서 상당한 온도 변화를 겪을 수 있습니다.

온도는 밀봉재의 물리적 특성에 영향을 미칩니다. 엘라스토머는 온도에 따라 더 단단해지거나 부드러워질 수 있으며, 고분자 기반 재료는 치수 안정성 및 기계적 거동에 변화를 겪을 수 있습니다.

저온에서는 적절한 밀봉 접촉을 유지하는 것이 더욱 어려워질 수 있습니다. 고온에서는 열 노화 및 재료 열화가 더욱 중요해질 수 있습니다.

따라서 적합한 볼 밸브 씰은 일반적인 재질 온도 제한보다는 실제 온도 범위에 따라 선택해야 합니다.

압력과 온도의 조합은 특히 중요합니다. 상온에서 적당한 압력 조건 하에서 우수한 성능을 보이는 물질이라도 고압 및 고온 조건에서는 다르게 작용할 수 있습니다.

API 6D 볼 밸브의 누출 원인은 무엇입니까?

씰 누출에는 여러 가지 원인이 있을 수 있으며, 씰 재질을 교체하는 것만으로는 문제가 해결되지 않는 경우가 있습니다.

씰 재질의 비호환성

부적절한 환경에 노출되면 팽창, 경화, 연화 또는 화학적 분해가 발생할 수 있습니다.

압출

높은 압력과 과도한 간극이 결합되면 밀봉재가 간극 안쪽으로 변형되어 밀봉이 손상될 수 있습니다.

표면 손상

결합 부품에 긁힘, 흠집 또는 부적절한 표면 마감이 있으면 밀봉 접촉을 방해할 수 있습니다.

과도한 마모

밸브를 반복적으로 작동시키면, 특히 마찰이 심하거나 윤활 조건이 부적절할 경우 밀봉면이 점차 마모될 수 있습니다.

잘못된 설치

조립 과정에서 비틀림, 절단, 오염 또는 잘못된 위치 지정은 밀봉 성능에 영향을 미칠 수 있습니다.

잘못된 씰 형상

재질이 적합하더라도, 부적절한 형상은 과도한 마찰이나 불충분한 밀봉 접촉을 유발할 수 있습니다.

고장의 실제 메커니즘을 이해하는 것이 단순히 고장난 볼 밸브 씰을 동일한 설계의 제품으로 교체하는 것보다 훨씬 더 유용한 경우가 많습니다.

석유 및 가스 분야에 적합한 볼 밸브 씰은 어떻게 선택해야 할까요?

밸브 선정 과정은 밸브의 작동 조건부터 시작해야 합니다.

먼저, 취급하는 매체를 파악해야 합니다. 석유, 천연가스, 화학물질 및 기타 공정 유체는 호환성 요구 사항이 매우 다를 수 있습니다.

다음으로, 압력 급증 및 온도 변화를 포함하여 압력 및 온도 범위를 결정합니다.

밀봉 위치 또한 중요합니다. 고정된 밀봉 위치에 사용되는 씰은 회전 운동에 노출되는 씰과는 다른 설계 접근 방식이 필요할 수 있습니다.

밸브의 치수와 공차를 고려해야 합니다. 씰 단면적, 홈 치수, 간극 및 접촉면 상태는 모두 최종 밀봉 성능에 영향을 미칩니다.

까다로운 요구 사항을 가진 애플리케이션의 경우 엔지니어는 다음 사항도 평가해야 할 수 있습니다.

마찰 및 작동 토크

압출 저항성

압축 및 복원

내마모성

·화학적 호환성

• 열 안정성

• 압력 사이클링

·예상 서비스 수명

이러한 적용 분야 기반 접근 방식은 명목상의 크기나 재질명만을 기준으로 씰을 선택하는 것을 방지하는 데 도움이 됩니다.

볼 밸브 씰은 맞춤 제작이 가능한가요?

표준 밀봉 프로파일은 많은 밸브 용도에 적합할 수 있지만, 일부 작동 조건에서는 보다 특정한 솔루션이 필요합니다.

맞춤 제작에는 밀봉 프로파일, 치수, 재료 구성 또는 이러한 요소의 조합이 포함될 수 있습니다.

예를 들어, 밸브 제조업체는 표준 씰과 직접적으로 일치하지 않는 특정 홈 설계 또는 치수 공차를 가질 수 있습니다. 또한 작동 매체, 압력, 온도 또는 마찰 요구 사항에 따라 다른 재질 배합이 필요할 수도 있습니다.

이러한 용도에 맞춰 밸브 구조 및 작동 조건에 따라 맞춤형 API 6D 볼 밸브 씰을 개발할 수 있습니다.

목표는 단순히 밀봉을 더 단단하게 하거나 밀봉력을 높이는 것이 아닙니다. 설계는 밀봉 성능, 움직임, 압출 저항, 재료 호환성 및 수명 간의 균형을 이루어야 합니다.

석유 및 가스 분야용 볼 밸브 밀봉

석유 및 가스 파이프라인 시스템에서 밀봉 성능은 밸브의 전반적인 신뢰성과 밀접한 관련이 있습니다.

적절한 밀봉 솔루션을 선택할 때는 압력뿐만 아니라 여러 요소를 고려해야 합니다. 재질 호환성, 온도, 밸브 움직임, 표면 상태, 치수 공차, 압출 저항성 등이 모두 밀봉 성능에 영향을 미칠 수 있습니다.

JST Seals는 소재 배합, 금형 개발, 정밀 제조 및 테스트를 아우르는 역량을 바탕으로 산업용 밸브에 적합한 맞춤형 밀봉 솔루션을 개발합니다. 특히 까다로운 API 6D 볼 밸브 밀봉 적용 분야의 경우, 실제 밸브 설계 및 작동 조건에 따라 최적의 밀봉재를 선택할 수 있습니다.

이러한 응용 분야 중심적 접근 방식은 밸브 제조업체와 장비 사용자가 의도된 사용 환경에 적합한 밀봉 설계를 파악하는 데 도움이 됩니다.

자주 묻는 질문

API 6D 볼 밸브 씰이란 무엇입니까?

API 6D 볼 밸브 씰은 파이프라인 및 관련 석유·천연가스 분야에 사용되는 볼 밸브의 밀봉 부품입니다. 이 씰의 설계 및 재질은 밸브의 지정된 작동 조건과 호환되어야 합니다.

볼 밸브 밀봉재에는 일반적으로 어떤 재질이 사용되나요?

용도에 따라 엘라스토머, PTFE, 변성 PTFE 및 기타 특수 설계된 밀봉 화합물이 사용될 수 있습니다. 적절한 재료는 압력, 온도, 매체, 움직임 및 기타 작동 조건에 따라 결정됩니다.

볼 밸브 씰은 고압을 견딜 수 있습니까?

압력 성능은 재질, 형상, 간극, 보조 부품, 온도 및 밸브 구조를 포함한 전체 밀봉 설계에 따라 달라집니다. 따라서 밀봉재는 재질만으로 평가하기보다는 실제 작동 조건에서 평가해야 합니다.

API 6D 볼 밸브에서 누출이 발생하는 이유는 무엇입니까?

가능한 원인으로는 씰 열화, 압출, 표면 손상, 과도한 마모, 잘못된 설치, 부적절한 재료 선택 또는 부적절한 씰 프로파일 등이 있습니다.

석유 및 가스용 볼 밸브 씰은 어떻게 선택해야 하나요?

밸브 유형, 밀봉 위치, 유체, 압력, 온도, 움직임, 치수, 공차 및 표면 상태부터 시작하십시오. 이러한 매개변수를 사용하여 적절한 밀봉 재질과 프로파일을 결정할 수 있습니다.

API 6D 볼 밸브 씰은 맞춤 제작이 가능한가요?

예. 표준 밀봉 제품이 밸브 설계 또는 작동 요구 사항과 맞지 않는 경우 맞춤형 치수, 형상 및 재질 구성을 고려할 수 있습니다.
