유압 로드 PTFE SPNS 스텝 씰

로드 씰은 실린더 내부의 유체가 로드의 왕복 운동으로 인해 외부로 누출되는 것을 방지하기 위해 글랜드 또는 하우징에 설치되는 정적 씰입니다.

상표:
JST Seals
제품 번호:
SPNS(STR)
지불:
T/T
제품 기원:
China
배송 포트:
Guangzhou
주문 (MOQ):
50

문의하기

제품 상세 정보

유압 로드 씰 PTFE SPNS 스텝 씰

SPNS형 유압 씰 , 또한 이렇게 불립니다 로드 버퍼 스텝 씰 실린더 내부의 유체가 로드의 왕복 운동으로 인해 외부로 누출되는 것을 방지하기 위해 글랜드 또는 하우징에 설치된 정적 씰.

SPNS 씰 PTFE는 다양한 용도, 특히 유중수 또는 에멀젼 매체와 같이 폴리우레탄 씰이 적합하지 않은 경우에 적용할 수 있습니다. PTFE 소재는 기존의 다른 씰링 재료에 비해 마찰이 매우 적고 내식성 및 내열성이 뛰어납니다. 그러나 폴리우레탄 및 기타 고무 씰링 재료와 비교했을 때 PTFE는 단단하고 탄성이 떨어집니다. PTFE의 장점을 최대한 활용하기 위해서는 탄성을 보완하기 위해 팽창 링과 함께 사용해야 합니다. 동시에 PTFE 슬립 링은 적절하게 설계되어야 하며, 팽창 링은 충분한 초기 밀봉력을 제공하고 홈 내에서 정적 밀봉 기능을 보장해야 합니다.

우수한 수명을 확보하기 위해 PTFE에 다양한 충전재를 첨가합니다. 이러한 충전재는 PTFE의 변형 저항성을 크게 향상시키고, 내마모성을 높이며, 압출 위험을 줄여줍니다. 당사의 일반적인 PTFE 소재에는 청동이 첨가됩니다.

O링은 저렴한 가격, 다양한 크기, 손쉬운 구매, 그리고 다양한 재질 선택 가능성 때문에 일반적으로 확장 링으로 사용됩니다. 슬립 링의 밀봉 기능은 확장 링에 크게 좌우되므로, 최적의 확장 링을 선택하는 것이 매우 중요하며, 이는 씰의 수명에 큰 영향을 미칩니다. 마찰이 적어야 하는 경우에는 SPNS 씰 사용을 권장합니다.

장점:

1. 화학적 내성
2. 내열성
3. 낮은 마찰력
4. 오일 회수율이 우수합니다.
5. 간편한 설치
6. 장수

7. 높은 압력 저항성

근무 조건
작동 압력	작동 온도	작업 속도	작업 매체	재료
≤40Mpa	-30℃ ~ +110℃ -25℃ ~ +220℃ 선택한 재료에 따라	≤4m/s	유압유, 가스, 물 등	PTFE 밴드: 청동 충진 PTFE O링: NBR, A70±5 FKM, A75 ±5

응용 프로그램 제안:

로드 스텝 씰 피스톤 로드의 왕복 운동에 사용되며, 특히 건설 기계, 압력 장비 등과 같은 중장비에 적합합니다. 이중 립 밀봉 먼지 링과 함께 사용하면 최상의 밀봉 효과를 얻을 수 있습니다.

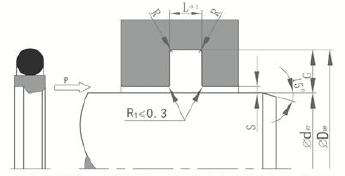

유압 로드 씰 크기표:

직경: 8.9~500mm







PN.	크기	재료
스트르	40X55.1X6.3	PTFE+청동, NBR
스트르	45X60.1X6.3	PTFE+청동, NBR
스트르	48x63.1x6.3	PTFE+청동, NBR
스트르	50X65.1X6.3	PTFE+청동, NBR
스트르	55x70.1x6.3	PTFE+청동, NBR
스트르	56x71.1x6.3	PTFE+청동, NBR
스트르	60x75.1x6.3	PTFE+청동, NBR
스트르	63x78.1x6.3	PTFE+청동, NBR
스트르	65x80.1x6.3	PTFE+청동, NBR
스트르	70x85.1x6.3	PTFE+청동, NBR
스트르	75x90.1x6.3	PTFE+청동, NBR
스트르	80x95.1x6.3	PTFE+청동, NBR
스트르	85X100.1X6.3	PTFE+청동, NBR
스트르	90X105.1X6.3	PTFE+청동, NBR
스트르	95X110.1X6.3	PTFE+청동, NBR
스트르	100x115.1x6.3	PTFE+청동, NBR
스트르	105X120.1X6.3	PTFE+청동, NBR
스트르	110X125.1X6.3	PTFE+청동, NBR
스트르	115X130.1X6.3	PTFE+청동, NBR
스트르	120x135.1x6.3	PTFE+청동, NBR
스트르	125X140.1X6.3	PTFE+청동, NBR
스트르	130X145.1X6.3	PTFE+청동, NBR
스트르	140X155.1X6.3	PTFE+청동, NBR
스트르	145X160.1X6.3	PTFE+청동, NBR
스트르	150x165.1x6.3	PTFE+청동, NBR
스트르	155X170.1X6.3	PTFE+청동, NBR
스트르	160x175.1x6.3	PTFE+청동, NBR
스트르	180x195.1x6.3	PTFE+청동, NBR
스트르	40X55.5X6.3	PTFE+청동, NBR
스트르	45X60.5X6.3	PTFE+청동, NBR
스트르	48X63.5X6.3	PTFE+청동, NBR
스트르	50X65.5X6.3	PTFE+청동, NBR
스트르	55x70.5x6.3	PTFE+청동, NBR
스트르	56x71.5x6.3	PTFE+청동, NBR
스트르	60X75.5X6.3	PTFE+청동, NBR
스트르	63x78.5x6.3	PTFE+청동, NBR
스트르	65x80.5x6.3	PTFE+청동, NBR
스트르	70x85.5x6.3	PTFE+청동, NBR
스트르	75x90.5x6.3	PTFE+청동, NBR
스트르	80x95.5x6.3	PTFE+청동, NBR
스트르	90X105.5X6.3	PTFE+청동, NBR
스트르	95X110.5X6.3	PTFE+청동, NBR
스트르	100x115.5x6.3	PTFE+청동, NBR
스트르	105X120.5X6.3	PTFE+청동, NBR
스트르	110X125.5X6.3	PTFE+청동, NBR
스트르	120X135.5X6.3	PTFE+청동, NBR
스트르	155X170.5X6.3	PTFE+청동, NBR
스트르	160X175.5X6.3	PTFE+청동, NBR
